Бункеры

Критерии проектирования и подбора характеристик
Поведение потока материала и динамика разгрузки рабочего материала диктуют конструкцию и размеры бункера. Определяющими факторами являются:

  1. угол внутреннего трения материала до состояния сваливания.
  2. угол трения между материалом и бункером
  3. угол наклона стенки бункера относительно (по) вертикали (геометрия / угол стенок)
  4. размер выходного отверстия и скорость потока

Оценка эксплуатационных и технологических условий также имеет важное значение, в ней учитывается:

  • требуемая емкость;
  • частота разгрузки, скорость и время;
  • рабочая температура и давление;
  • параметры безопасности и защиты окружающей среды.

На геометрическую форму бункера существенно влияет профиль потока материала, который в результате конденсации, кристаллизации, реакций брожения и присутствия влаги определяет накопление материала вдоль стен или краев бункера, что препятствует надежной разгрузке материала. Угол наклона бункера, а также его разгрузочная секция являются решающими для равномерного опустошения.

В бункерах

Крутые и плавные (гладкие) бункеры со стенами и углами, которые имеют ровную отделку, цилиндрическую, прямоугольную или квадратную форму и следующие варианты дна:

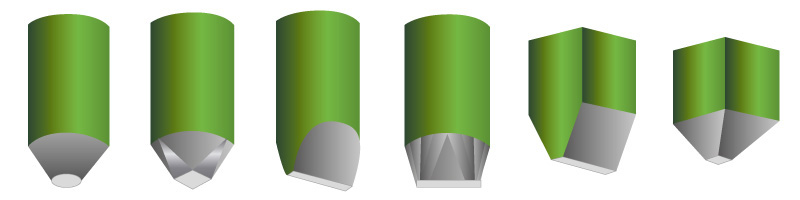

Tramogge per flusso di massa

  1. усеченный конус
  2. с квадратным отверстием
  3. долотообразный
  4. пирамидальный-клиновидный
  5. усеченный пирамидальный

Подходят для тонкодисперсных порошков, для не очень жидких и легко разлагаемых материалов, предназначенных для уменьшения времени хранения, приводящего к разложению продукта, сегрегации, окислению. Опорожнение происходит впервые – первым в порядке следования потока.

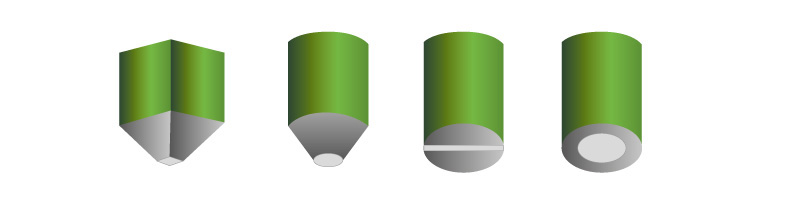

Бункеры с низкими боками и уменьшенным наклоном стенки, с цилиндрической, прямоугольной или квадратной формой и со следующими вариантами днаTramogge per flusso a imbuto

  1. пирамидальным с квадратной основой
  2. усеченный конус
  3. плоский с прорезью
  4. плоский с круглым отверстием

используются только для крупных (грубых) порошков, свободнотекущих и неразлагаемых материалов, которые в стационарном состоянии не обладают летучестью или не подвержены аномальному комкованию. Опорожнение происходит по направлению следования потока.

  • вибрационным дном;
  • аэрированным дном;
  • пластинчатым дном;
  • двустворчатым клапаном;
  • поворотным клапаном;

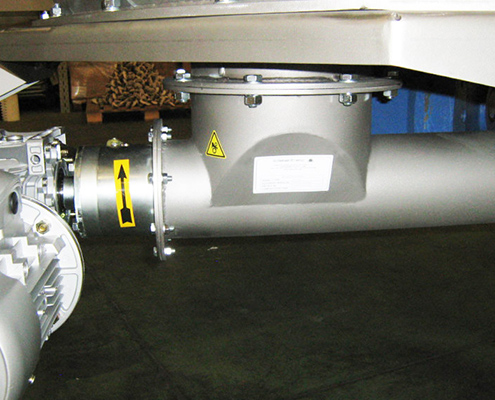

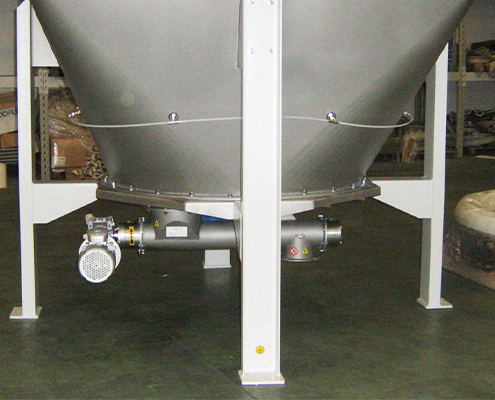

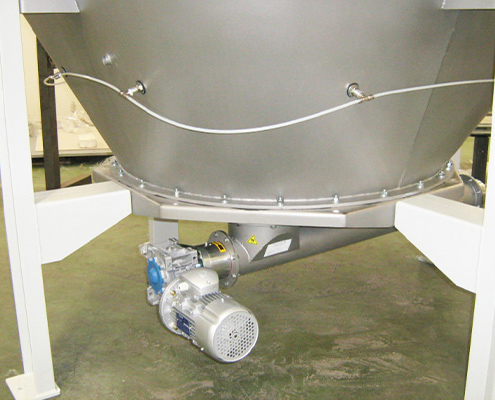

  • шнековым конвейером.
  • ультразвуковые передатчики уровня;
  • емкостные переключатели уровня;
  • кондуктивные переключатели уровня;
  • вращающиеся переключатели уровня;
  • мембранные переключатели уровня.

Взвешивающие бункеры

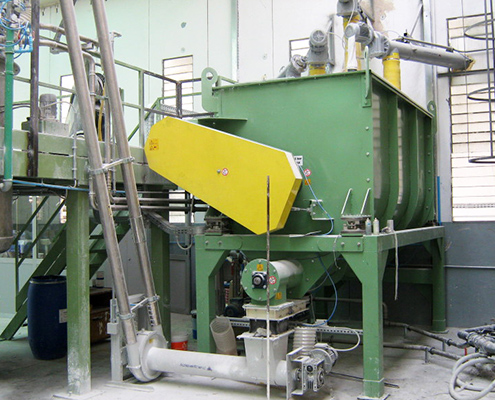

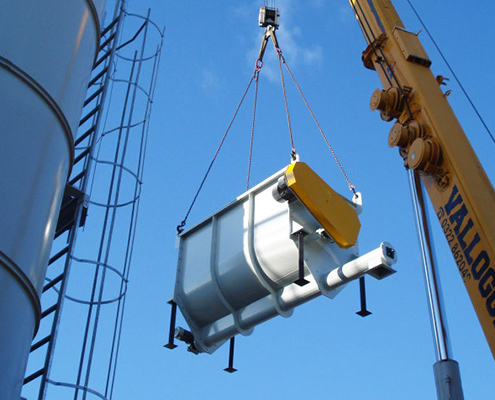

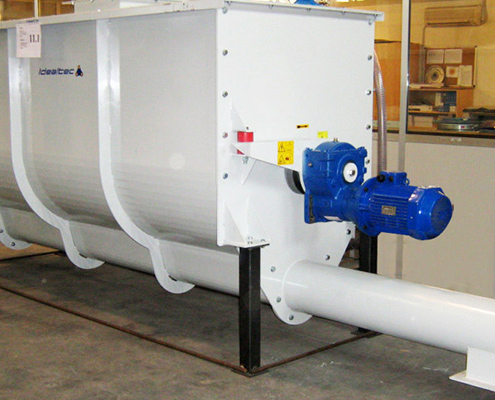

Гомогенизирующие бункеры

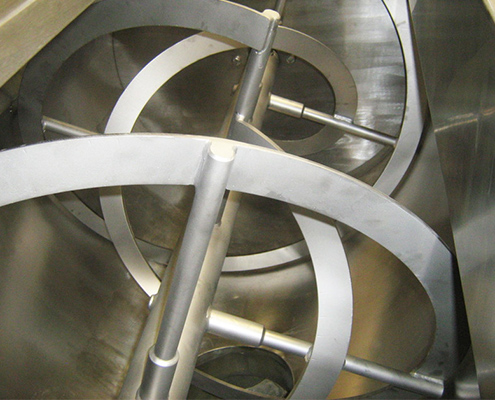

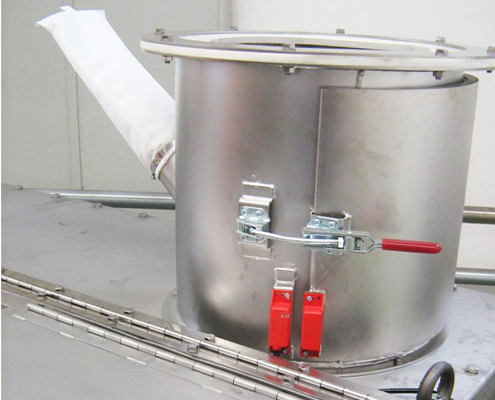

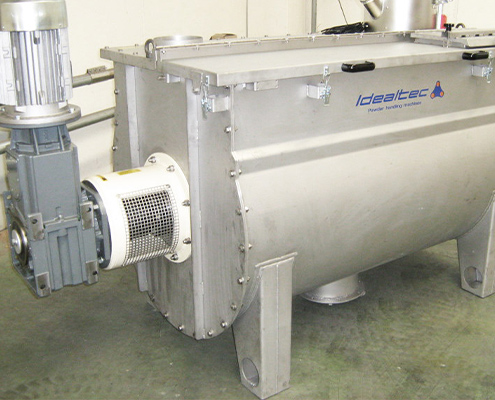

Смесители
