Stations de vidage et de remplissage GRVS

Critères de choix et conception

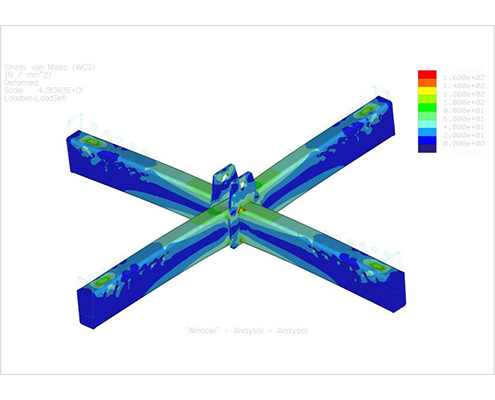

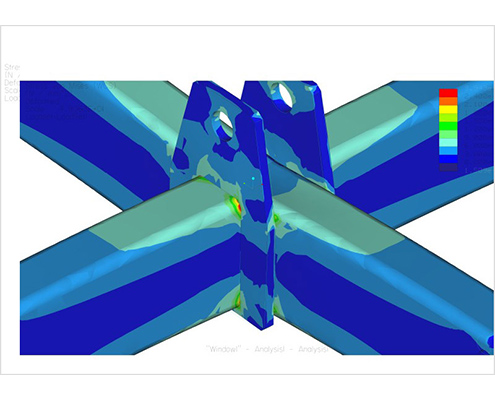

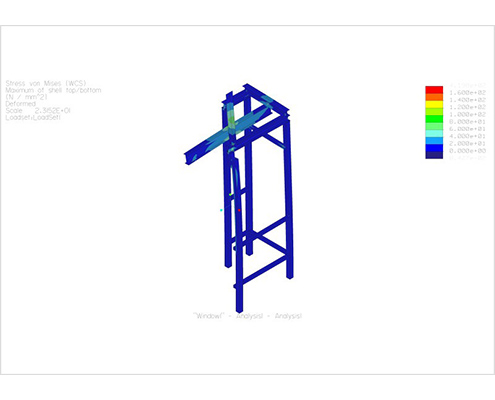

Pour satisfaire aux exigences en termes de résistance mécanique de la station et de ses accessoires de levage, l’analyse qui précède la réalisation prendra en considération:

1) La détermination des caractéristiques des matériaux de fabrication, liées aux spécificités du projet, au type, d’emploi, à l’environnement et aux conditions de travail prévues, aux cycles de fonctionnement;

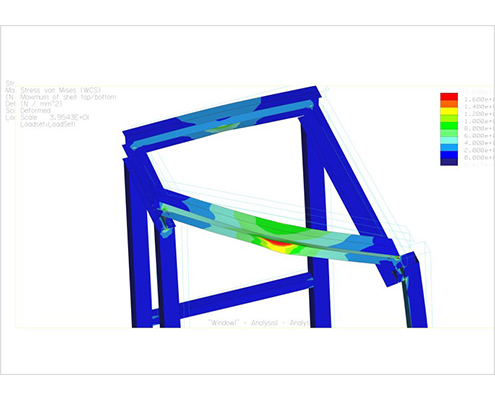

2) L’évaluation

  • des charges de travail et des sollicitations statiques auxquelles les éléments structurels sont soumis;
  • des charges de dimensionnement des structures portantes;
  • de l’état limite de service;
  • du comportement des structures par effet des chargements dynamiques appliqués;

3) La vérification des composants soumis à effort et le dimensionnement des éléments structuraux (charge de traction, tension d’étirage).

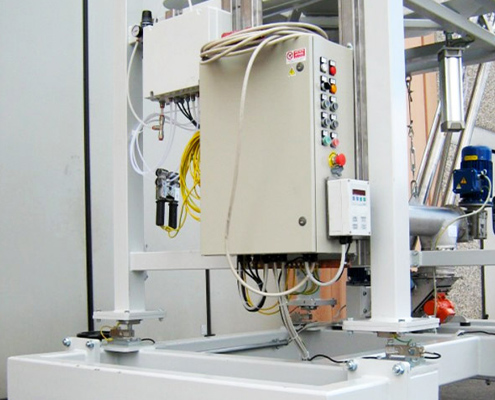

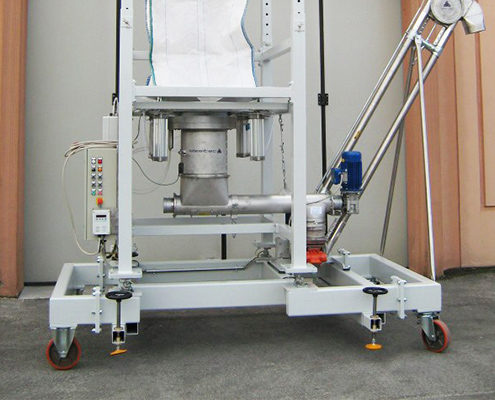

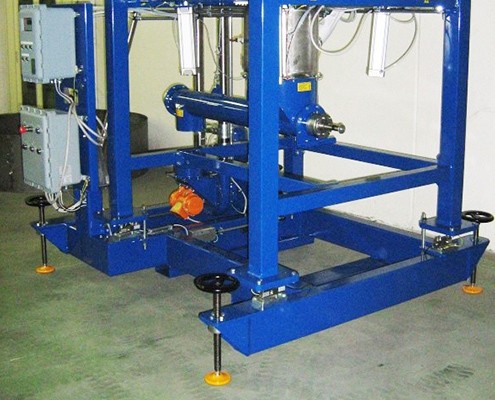

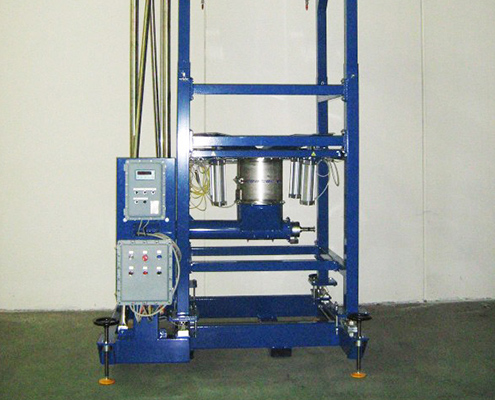

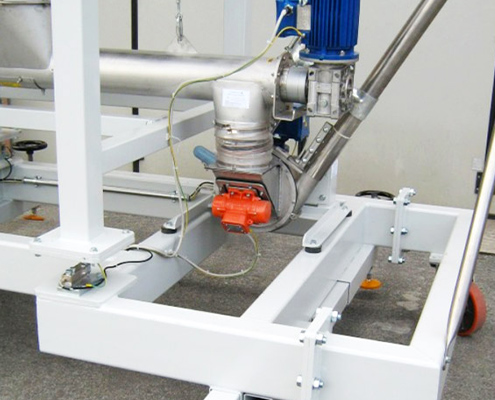

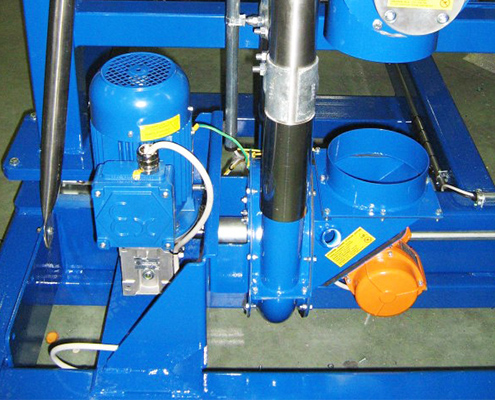

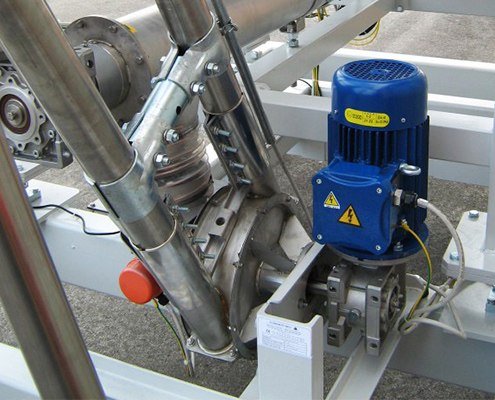

Stations mobiles

Stations fixes

Stations à navette

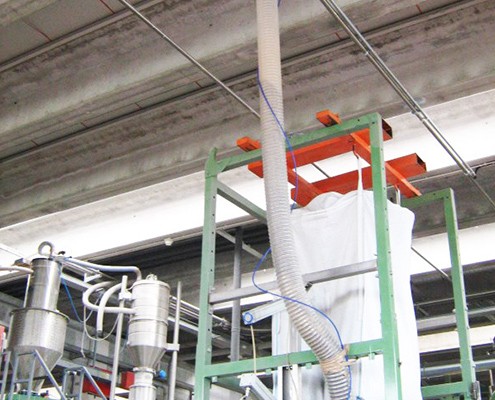

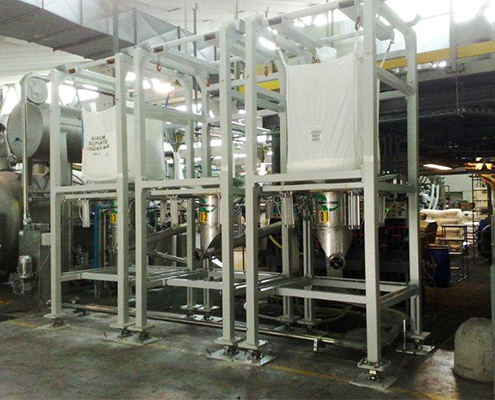

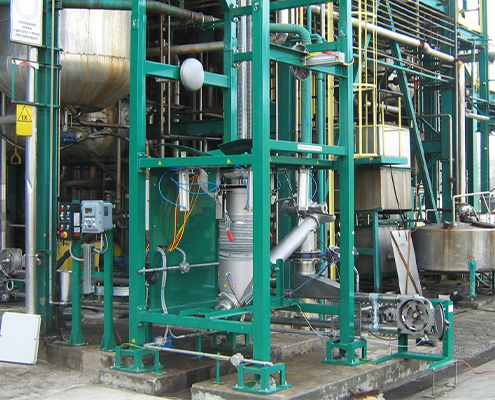

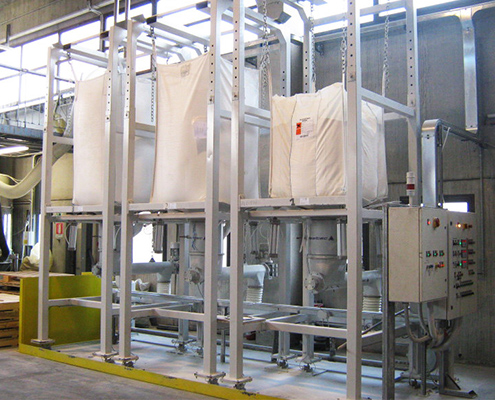

Stations fixes

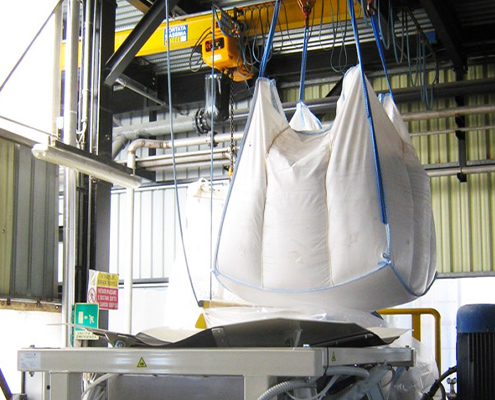

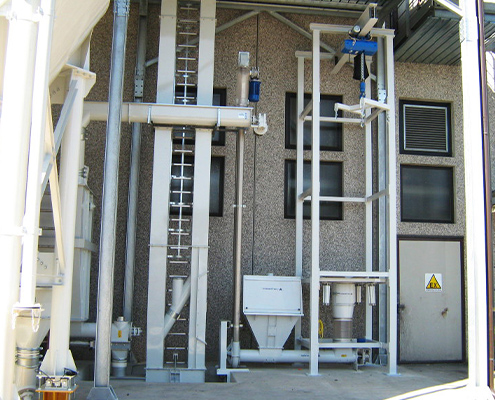

Station fixe

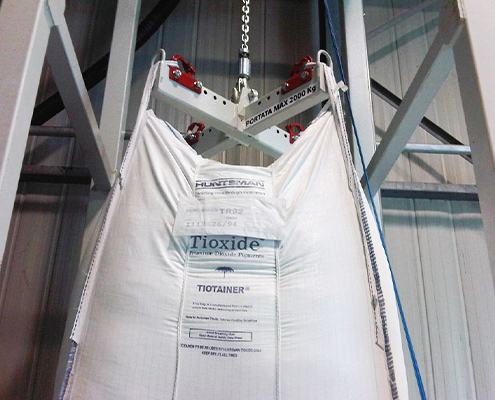

Les prescriptions pour les conteneurs flexibles de volumes intermédiaires (GRVS) dépendent de la nature de l’atmosphère présente durant les phases de remplissage et de vidage du big-bag.

Big-bag type A
Conteneur flexible de volume intermédiaire réalisé en tissu non-conducteur. Il n’adopte aucune mesure contre l’accumulation d’électricité statique.

Big-bag type B
Contenitore flessibile di volume intermedio realizzato in tessuto non conduttivo, compreso il rivestimento interno applicato. La tensione di perforazione del tessuto, compreso il rivestimento, non supera 4 kV per evitare la formazione di scariche che si propagano a fiocco.

Big-bag type C
Conteneur flexible de volume intermédiaire réalisé en tissu conducteur c’est-à-dire en tissu non conducteur contenant des fibres et des filaments conducteurs interconnectés.

Big-bag type D
Conteneur flexible de volume intermédiaire réalisé en tissu conducteur contenant des fibres et des filaments conducteurs non interconnectés.

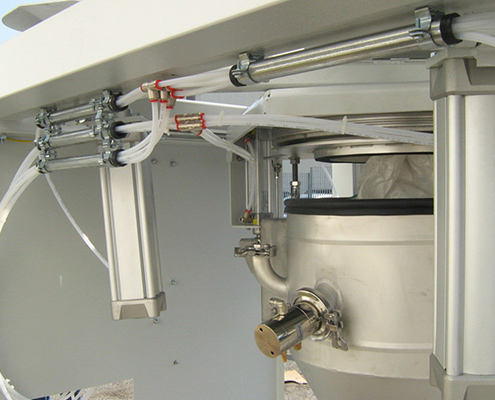

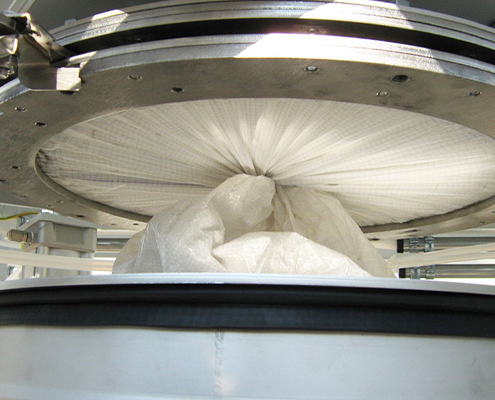

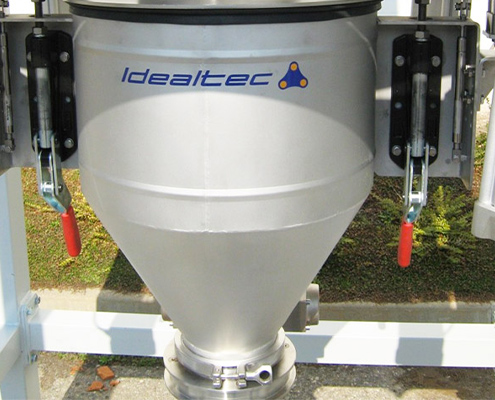

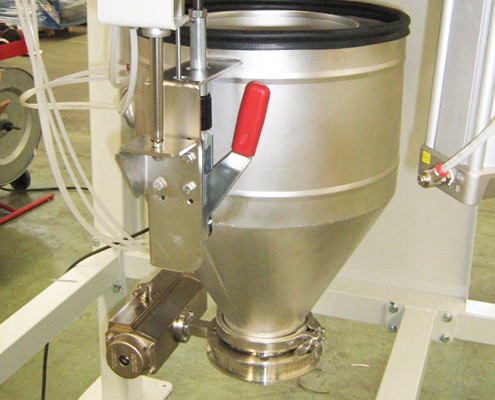

Dispositif de mise en tension automatique

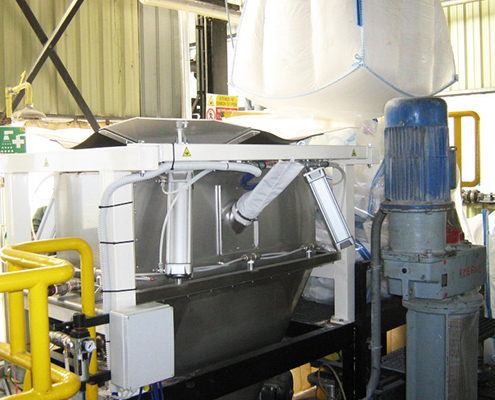

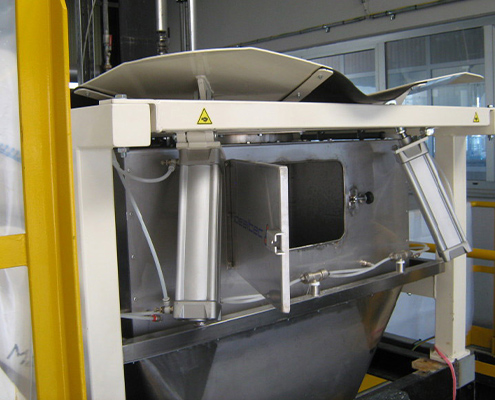

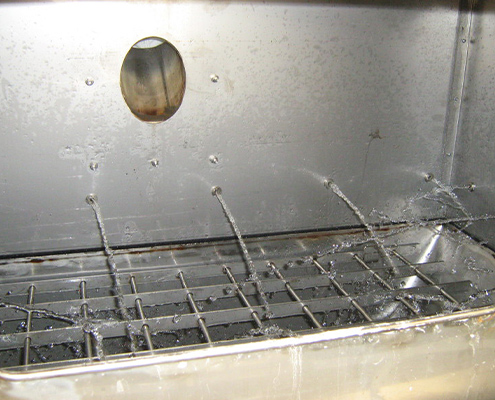

Plate-forme avec activateurs pneumatiques

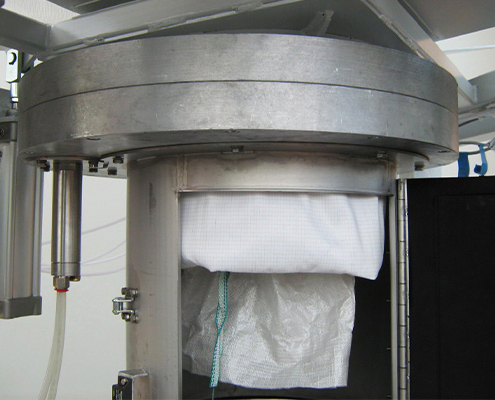

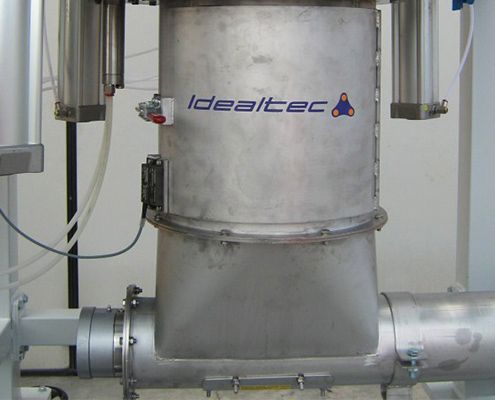

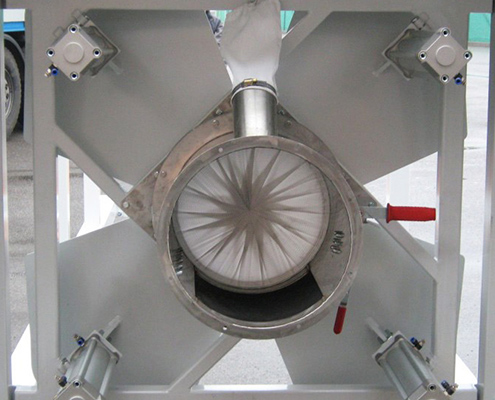

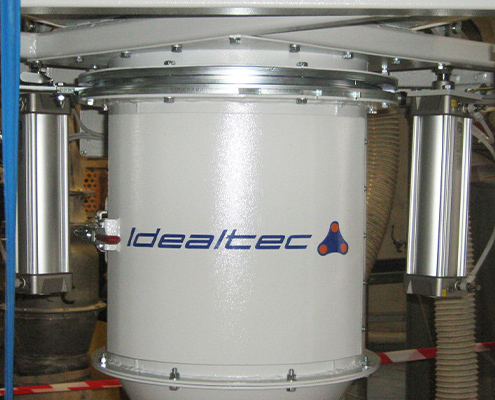

Vannes d’interception

  • Soupape à diaphragme
  • Vanne papillon
  • Vanne à pince

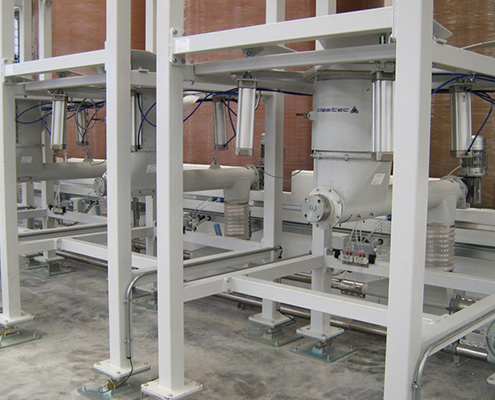

Convoyeur à vis

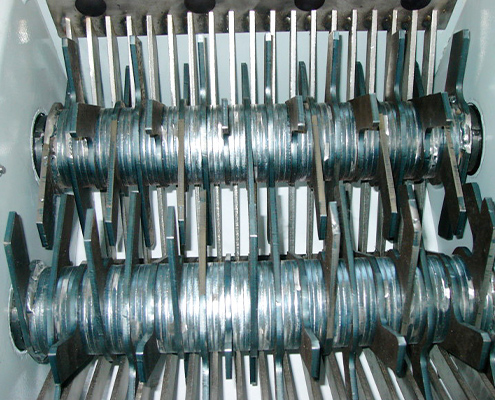

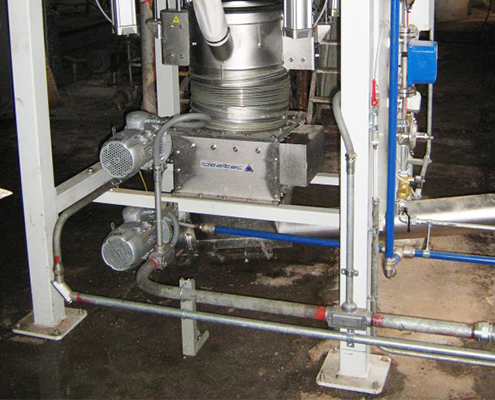

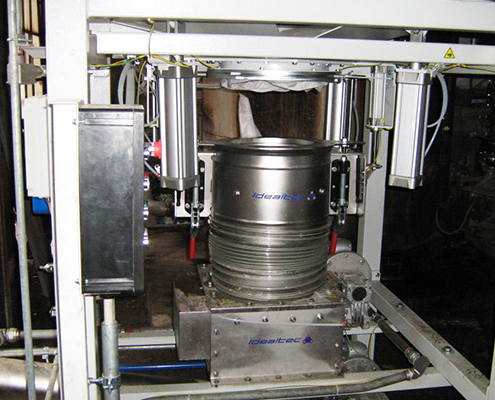

Casse-grumeaux

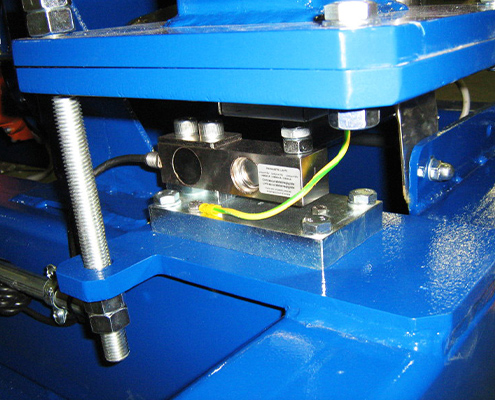

Cellules de chargement
